誰說不能畫圖？那是咱們不會用。

上一篇講了借助 X 語法輸出表格，點擊查看舊推文。

這一篇講一講 X UML語言制作思維導圖、時序圖、流程圖、類圖、活動圖、組件圖、狀態圖、對象圖、部署圖...

不知道UML是什么？

沒關系，會用就行chatgpt圖片建模，3秒學會。

無需下載注冊登錄任何軟件。

功能應用

借助 X UML，我們可以自由生成：

序列圖、用例圖、類圖、對象圖、活動圖、組件圖、部署圖、狀態圖、時序圖、線框圖形界面、UI模擬圖、架構圖、圖、甘特圖、思維導圖、工作分解結構圖、實體關系圖...

比如我下午用UML制作了一份《哈利波特》人物關系圖，用時三秒鐘chatgpt圖片建模，是不是很強大呢？

《哈利波特》人物關系圖更多效果展示

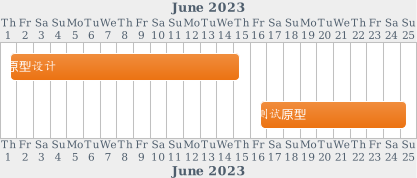

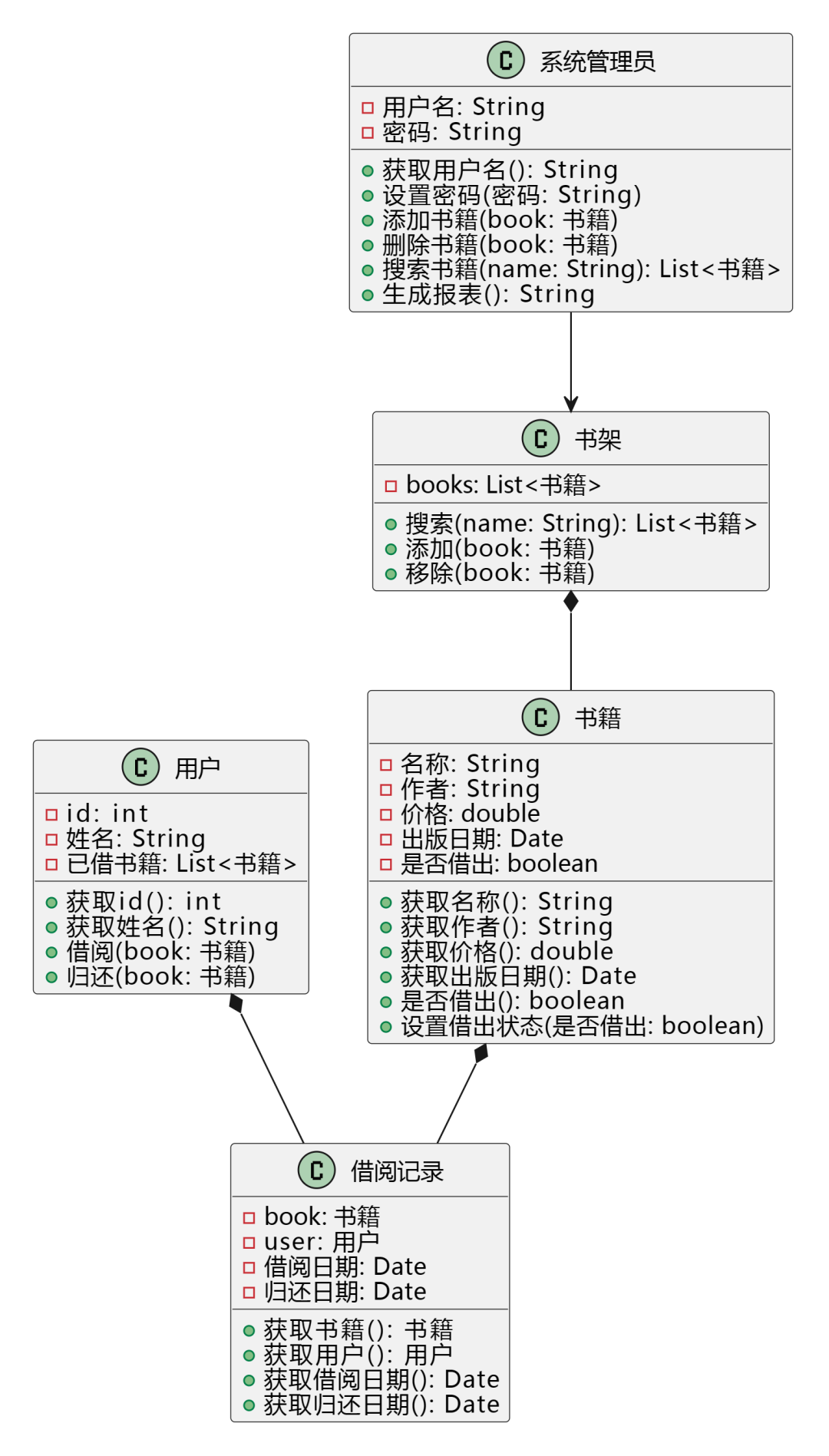

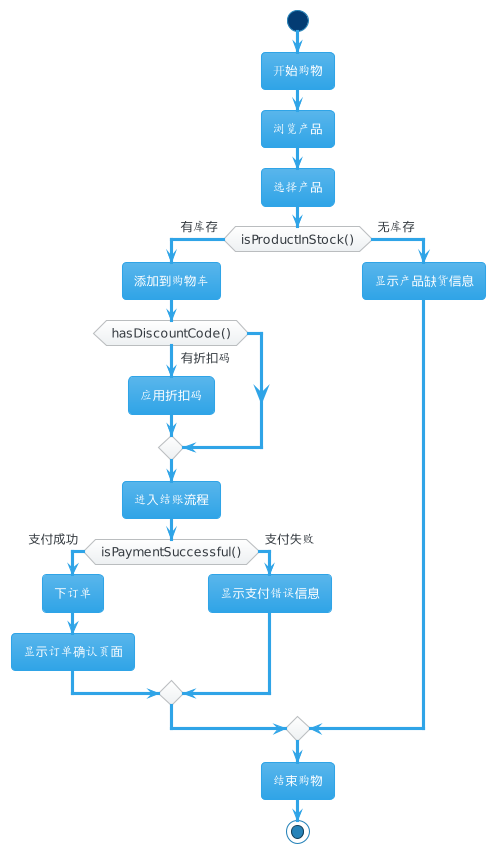

示例1

示例2

示例3

示例4

示例5

還有很多類型的圖，不一一展示了，大家學會后自行探索。

簡介

是一種開源工具，可以使用簡單的文本來繪制UML圖表、流程圖和其他類型的圖表。

它支持多種圖形輸出格式，如PNG、SVG和PDF等，并且可以與多種文本編輯器和IDE集成使用。

使用，用戶只需編寫簡單的文本描述，就可以自動生成復雜的圖形chatgpt圖片建模，而無需手動繪制它們。

這使得成為編寫技術文檔和軟件設計文檔的流行工具之一。

使用方法01. 在中描述需求

小白簡潔版：

請用語言為我繪制一個"流程圖/類圖/時序圖/活動圖/組件圖/狀態圖/對象圖/部署圖"

高標準版：

盡可能詳盡地描述您的需求

請用語言為我繪制一個"流程圖/類圖/時序圖/活動圖/組件圖/狀態圖/對象圖/部署圖，要求包含：“”、“”、“”"

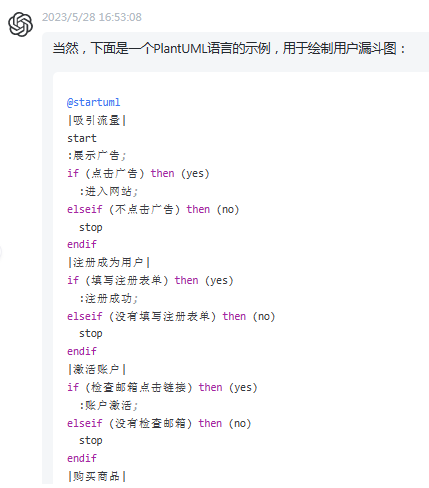

02. 復制代碼到運行器

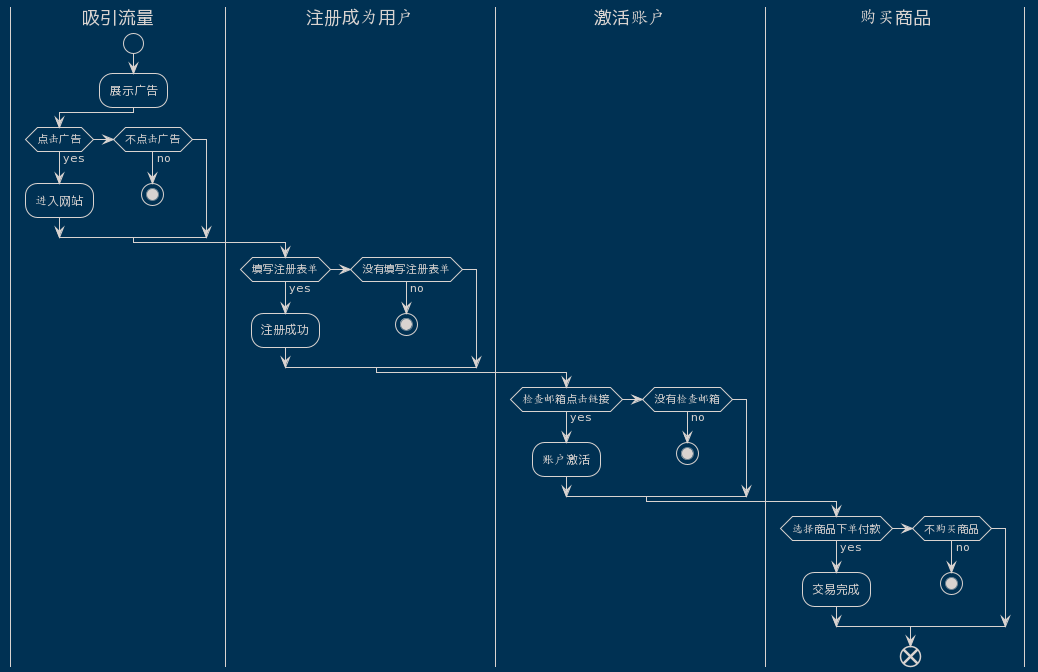

@startuml
|吸引流量|
start
:展示廣告;
if?(點擊廣告)?then?(yes)
??:進入網站;
elseif?(不點擊廣告)?then?(no)
??stop
endif
|注冊成為用戶|
if?(填寫注冊表單)?then?(yes)
??:注冊成功;
elseif?(沒有填寫注冊表單)?then?(no)
??stop
endif
|激活賬戶|
if?(檢查郵箱點擊鏈接)?then?(yes)
??:賬戶激活;
elseif?(沒有檢查郵箱)?then?(no)
??stop
endif
|購買商品|
if?(選擇商品下單付款)?then?(yes)
??:交易完成;
elseif?(不購買商品)?then?(no)
??stop
endif
end
@enduml
